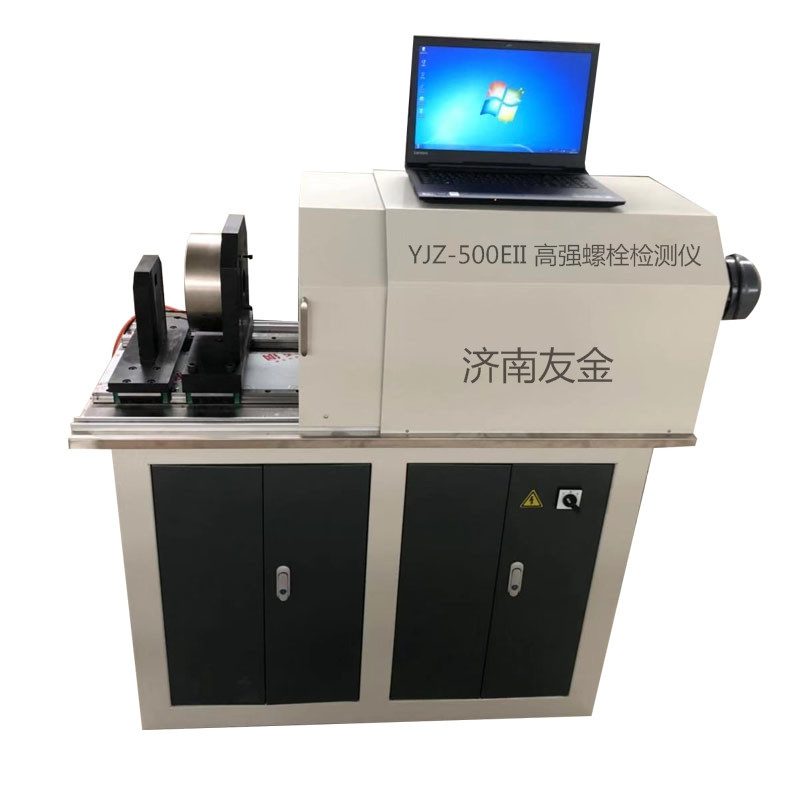

YJZ-500EII高強螺栓檢測儀（微機控制全自動 新款）
時間：2020-05-20瀏覽次數：4583次
YJZ-500EII?高強螺栓檢測儀（新款）
一、性能及用途：????
本檢測儀是根據國家最新標準GB50205-2020《剛結構工程施工質量驗收標準》研制出的目前精度高、功能全、外觀設計優良、結構設計合理的一種多功能高強度螺栓檢測儀器。它能檢測高強度大六角螺栓原始預拉力、平均預拉力、平均扭矩、扭矩系數、標準偏差；它還具有設置、檢測、標定、檢定、查詢、時間設定、數顯峰值保持、卸載和上下限紅綠燈顯示、報警提示及自動計算并打印原始數據及檢測結果等功能。
該設備是目前我國高強度螺栓生產企業、工程質量檢測機構、鋼結構施工單位、工程監理機構、高速鐵路、橋梁電力、以及大專院校等科研機構最受歡迎的一種低投入高回報的高強螺栓檢測儀器。
二、產品特點：
1.?可完成《GB/T1228》表2規定的全部長度尺寸的螺栓的試驗。
2.?標配可檢測螺栓長度為《GB/T1228》表2規定最短尺寸(比如M12螺栓 35mm長起測；M16螺栓 45mm長起測）至+40mm，其他尺寸螺栓可通過單獨訂購?qiáng)A具完成試驗。
3.?一臺設備既可完成大六角高強螺栓試驗也可以完成（配扭剪扳手）扭剪型高強螺栓試驗。做扭剪螺栓時，夾具可旋轉90°,人機面對面垂直操作，操作人員試驗過程更便捷、舒適。
4.?具有完成抗滑移系數檢測儀的預緊力自動加緊功能。
5.?便捷的推拉移動罩，試驗過程更安全。
6.?304不銹鋼工作臺面整潔、美觀、大方。
三、主要規格、技術參數和技術指標
序號 | 項 ???目 | 主要規格、技術參數和技術指標 | 備注 |
1 | 主軸轉速 | 1rpm | |
2 | 最大軸力值 | 500kN | |
3 | 軸力示值精度 | 10-100%FS范圍內示值相對誤差不大于±1% | |
4 | 最大扭矩值 | 2000Nm | |
5 | 扭矩示值精度 | 10-100%FS范圍內示值相對誤差不大于±1% | |
6 | 可檢測螺栓規格 | M12-M30 | |
7 | 可檢測螺栓長度 | 標配可檢測螺栓長度為《GB/T1228》表2規定最短尺寸至+40mm，其他尺寸螺栓可通過單獨訂購?qiáng)A具完成試驗。 | |
8 | 電機功率 | 0.37kW | |
9 | 電壓 | 控制系統：220VAC；??電機：380VAC |
?
注：超出本表第7條規定長度需要定制加長夾具。??????????????????????????????
四、主要配置
序號 | 名????????稱 | 單位 | 數量 |
1 | 主機 | 臺 | 1 |
2 | 專用控制器 | 套 | 1 |
3 | 控制器電源線 | 根 | 1 |
4 | 軸力傳感器信號線 | 根 | 1 |
5 | 扭矩傳感器信號線 | 根 | 1 |
6 | 套筒21（M12）、27（M16)、34(M20)、36(M22)、41(M24)、46(M27)、50(M30) | 件 | 各2 |
7 | 外擋板12、16、20、22、24、27、30 | 件 | 各1 |
8 | 內擋板12、16、20、22、24、27、30 | 件 | 各1 |
9 | 合格證 | 份 | 1 |
10 | 使用說明書 | 份 | 1 |
11 | 裝箱單 | 份 | 1 |
